產品簡介
0X系列石英晶體，采用1.6×1.2×0.35mm規格的金屬密封陶瓷封裝，是一種高精度、高穩定性的頻率控制元件。
該產品采用先進的生產工藝技術和優質的原材料，確保產品頻率準確性。
在寬溫的工作范圍內（-40℃~+85℃）頻率的變化小，保證了設備的長期穩定運行。
封裝體積小巧，適合自動化生產線上的高速貼裝，該封裝形式具有良好的電氣性能和機械強度，能夠滿足在各種惡劣環境下的使用要求。
該系列產品嚴格執行國家行業標準（GB/T 12273.1-2017），經過嚴格的質量控制和環境適應測試，確保在各種惡劣環境下都能穩定的工作。
適應于無線通信、微型設備、便攜式電子及滿足芯片組行業的要求。

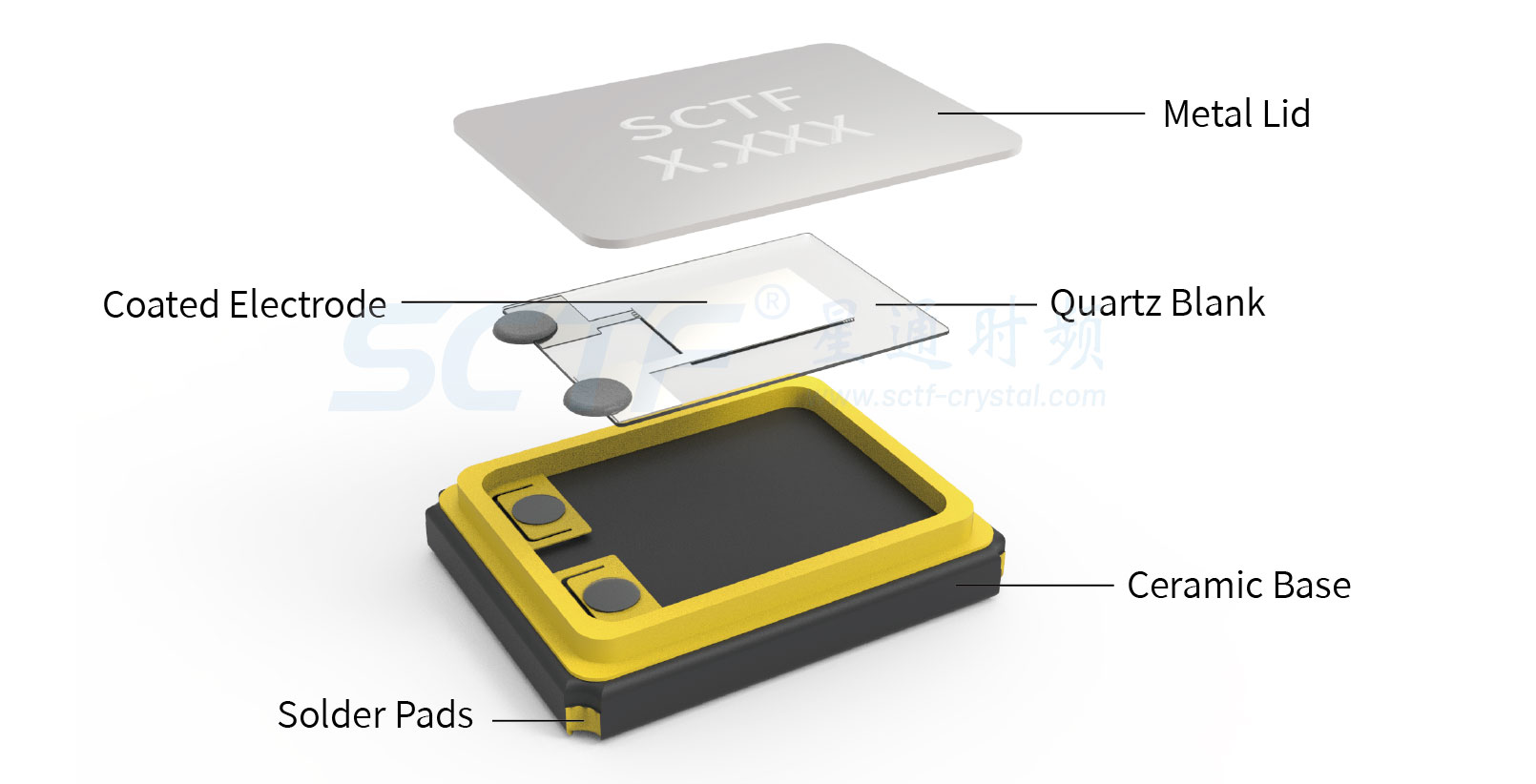

產品結構示意圖
|
|
產品關鍵參數介紹
項目 | 電氣參數 |
系列 | OX Series |
封裝 | SMD1612-4P |
尺寸 | 1.6×1.2×0.35mm |
頻率范圍 | 24MHz to 54MHz |
常規負載 | 6 / 8 / 9 / 10 / 12 / 20pF or 指定 |
常溫頻差（at 25℃） | ±10ppm max. |
工作溫度 | -20℃~+70℃；-40℃~+85℃ |
頻率溫度特性 | ±20ppm /±30ppm max. |

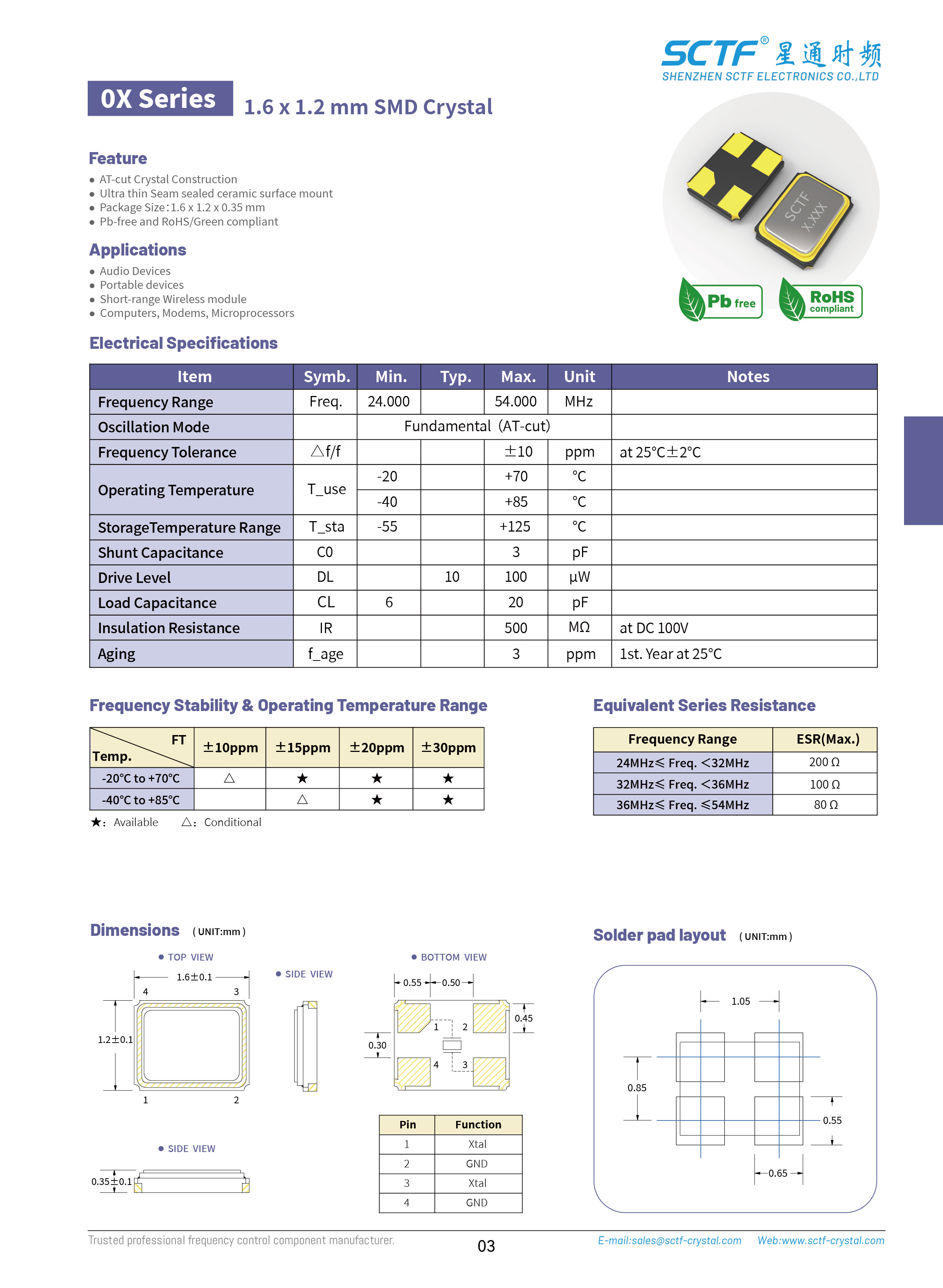

0X系列規格書參考
|
| 更多信息請參考鏈接：http://m.glizigen.cn/product/product_detail/id/26.html |
常規頻率及MPN參考
| 標稱頻率 | 負載電容 | MPN |
| 24.000MHz | 8pF | SX0B24.000F0810F30 |
| 25.000MHz | 8pF | SX0B25.000F0810F30 |
| 10pF | SX0B25.000F1010F30 | |
| 12pF | SX0B25.000F1210F30 | |
| 26.000MHz | 8pF | SX0B26.000F0810F30 |
| 10pF | SX0B26.000F1010F30 | |
| 12pF | SX0B26.000F1210F30 | |
| 27.000MHz | 8pF | SX0B27.000F0810F30 |
| 27.120MHz | 8pF | SX0B27.120F0810F30 |
| 10pF | SX0B27.120F1010F30 | |
| 32.000MHz | 8pF | SX0B32.000F0810F30 |
| 10pF | SX0B32.000F1010F30 | |
| 12pF | SX0B32.000F1210F30 | |
| 37.400MHz | 8pF | SX0B37.400F0810F30 |
| 38.400MHz | 8pF | SX0B38.400F0810F30 |
| 40.000MHz | 8pF | SX0B40.000F0810F30 |
| 10pF | SX0B40.000F1010F30 | |
| 50.000MHz | 8pF | SX0B50.000F0810F30 |
| 10pF | SX0B50.000F1010F30 |
